Berapa tingkat kedap air yang berbeda untuk konektor? Apa saja persyaratan kedap air yang sesuai?

Dalam industri seperti industri, otomotif, elektronik konsumen, dan peralatan luar ruangan,konektor tahan airadalah komponen utama yang memastikan pengoperasian peralatan yang stabil di lingkungan yang lembab, berdebu, atau di bawah air.

Standar peringkat kedap air untuk konektor terutama didasarkan pada standar IEC 60529 IP (Ingress Protection) yang ditetapkan oleh International Electrotechnical Commission (IEC) dan standar peringkat IP dalam ISO 20653. Standar domestik Tiongkok mengacu pada standar yang ditetapkan oleh QC/T 413.

Standar yang berbeda mencerminkan persyaratan dan karakteristik aplikasi yang berbeda, dan setiap standar terus diperbarui dan ditingkatkan seiring dengan berkembangnya aplikasi.

Standar IP umum dijelaskan di bawah ini:

Arti Peringkat Perlindungan IP

Angka Pertama (Peringkat Tahan Debu): Berkisar dari 0 hingga 6, menunjukkan kemampuan melindungi dari intrusi benda asing padat. Semakin tinggi angkanya, semakin kuat perlindungannya. Misalnya, peringkat 0 tidak memberikan perlindungan, sedangkan peringkat 6 sepenuhnya mencegah masuknya debu.

Angka Kedua (Peringkat Tahan Air): Berkisar antara 0 hingga 8, menunjukkan kemampuan melindungi terhadap intrusi air cair. Semakin tinggi angkanya, semakin baik kinerja kedap airnya.

Peringkat Tahan Debu (Digit Pertama)

Peringkat tahan debu berkisar dari 0 hingga 6, yang menunjukkan kemampuan peralatan untuk melindungi dari debu:

IP0X: Tidak ada perlindungan, sama sekali tidak ada kemampuan tahan debu.

IP1X: Melindungi dari masuknya benda padat dengan diameter lebih dari 50mm.

IP2X: Melindungi dari masuknya benda padat dengan diameter lebih dari 12,5 mm.

IP3X: Melindungi dari masuknya benda padat dengan diameter lebih dari 2,5 mm.

IP4X: Melindungi dari masuknya benda padat dengan diameter lebih dari 1 mm.

IP5X: Melindungi dari masuknya debu, tetapi tidak sepenuhnya; sejumlah kecil debu dapat ditoleransi di dalam peralatan.

 IP6X: Sepenuhnya melindungi terhadap masuknya debu; bagian dalam peralatan bebas debu.

Peringkat Tahan Air Khusus (Digit Kedua) dan Persyaratan

• IPX1: Tidak ada efek dari tetesan air vertikal; dapat ditempatkan di tempat yang terlindung saat hujan ringan.

• IPX2: Tidak terpengaruh oleh tetesan air pada kemiringan 15°, sedikit lebih ketat dari IPX1, cocok untuk peralatan yang ditempatkan pada sudut.

• IPX3: Tahan terhadap semprotan air dari sudut hingga 60°.

• IPX4: Tahan terhadap cipratan air dari segala arah.

• IPX5: Tahan terhadap semprotan jet, tahan terhadap semprotan jet yang kuat dari segala arah.

• IPX6: Tahan terhadap semprotan jet yang kuat, tahan terhadap aliran air yang kuat dari segala arah.

• IPX7: Tahan terhadap perendaman, dapat terendam air pada kedalaman tertentu dan jangka waktu tertentu, misalnya dalam jarak 1 meter dan tidak lebih dari 30 menit.

• IPX8: Tahan terhadap perendaman terus menerus, dapat terus menerus terendam air pada kedalaman tertentu dan jangka waktu tertentu, seperti konektor yang digunakan pada peralatan eksplorasi laut dalam.

Ada peringkat yang ditentukan secara khusus: IPX9K.

Sebelumnya IPX4K, IPX6K, dan IPX9K eksklusif untuk industri otomotif, namun kemudian penerapannya meluas ke industri lain.

Pada seri ISO 16750, DIN 40050, dan ISO 20653, IPX9K adalah peringkat kedap air yang paling ketat. Ini termasuk pengujian IPX9K dalam standar industri otomotif dalam negeri QC/T417.1-2001, "Metode Pengujian dan Persyaratan Kinerja Umum untuk Konektor Wiring Harness Otomotif."

Dengan pembaruan standar berikutnya dan penambahan area aplikasi baru, bidang aplikasi IPX9K terus berkembang.

• IPX9K: Peringkat kedap air tertinggi, mampu dibersihkan dalam kondisi suhu dan tekanan tinggi, cocok untuk peralatan pengolahan makanan, mesin pertanian, mesin cuci bertekanan tinggi, dan peralatan lainnya.

Rekomendasi Kekuatan Merek: Mengapa Memilih Teknologi HuaYi-FaDa

Teknologi HuaYi-FaDaadalah perusahaan domestik profesional yang mengkhususkan diri dalam R&D, produksi, dan penjualan konektor tahan air, memiliki pengalaman manufaktur bertahun-tahun, sistem produksi yang lengkap, dan proses kontrol kualitas yang matang.

Kami fokus pada desain dan pembuatankoneksi tahan airsolusi, dengan produk yang mencakup beberapa seri termasuk konektor sinyal, konektor daya, dan konektor jaringan, banyak digunakan dalam otomasi industri, pencahayaan luar ruangan, energi baru, peralatan komunikasi, peralatan panggung, dan sistem pemantauan. Keunggulan Inti kami:

Kekuatan Pabrik Profesional: Kami memiliki bengkel pembuatan cetakan, cetakan injeksi, pembuatan kawat, dan perakitan sendiri, menyediakan layanan terpadu mulai dari desain hingga pengiriman, memastikan kualitas dan waktu pengiriman yang stabil dan terkendali.

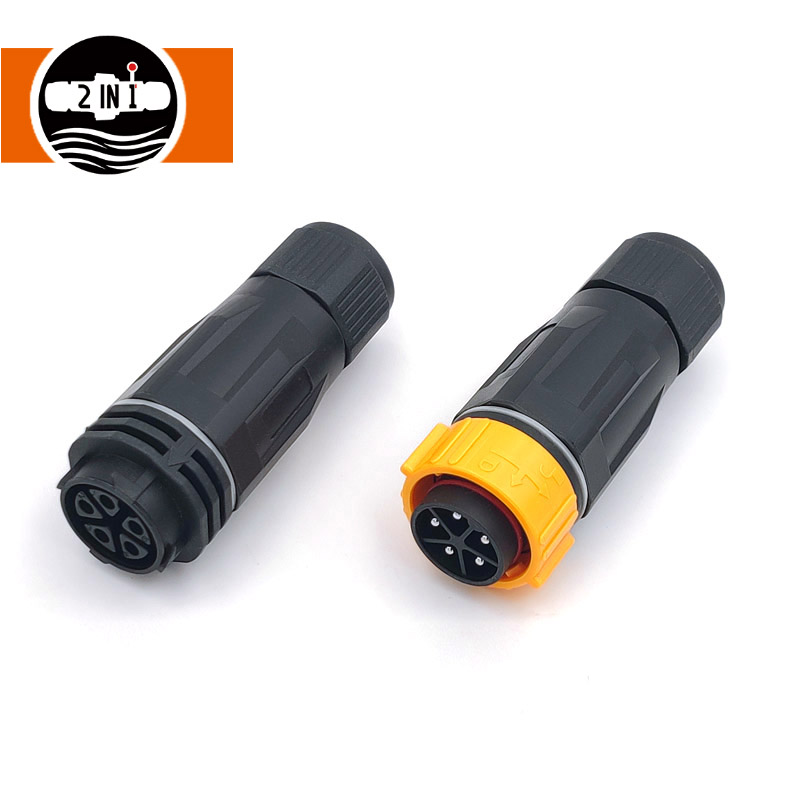

Berbagai Produk Tahan Air: Kami menawarkan konektor miniatur M8, konektor daya arus tinggi 40A, konektor jaringan tahan air RJ45, konektor tahan air pengunci sekrup, dll., yang memenuhi kebutuhan koneksi berbagai perangkat.

Kinerja Produk yang Stabil dan Andal: Memanfaatkan plastik rekayasa berspesifikasi tinggi, kontak paduan tembaga, dan struktur penyegelan silikon, produk kami mencapai peringkat perlindungan IP67/IP68, memungkinkan penggunaan jangka panjang di lingkungan yang lembab, berdebu, dan bersuhu tinggi/rendah.

Sertifikasi Komprehensif dan Kontrol Kualitas: Produk kami adalah CE, RoHS, dan sertifikasi lainnya. Setiap produk menjalani beberapa putaran pengujian sebelum meninggalkan pabrik untuk memastikan koneksi yang stabil dan penggunaan yang aman.

Kustomisasi Fleksibel dan Layanan Cepat: Kami mendukung persyaratan penyesuaian untuk panjang kabel, konektor, jumlah inti, dan metode pemasangan. Kami menyediakan pengujian sampel, dukungan teknis, pengiriman cepat, dan layanan purna jual.
