Di bidang seperti peralatan luar ruangan, otomasi industri, teknik kelautan, dan kendaraan energi baru, keandalan sambungan listrik sering kali menentukan masa pakai seluruh sistem.Konektor melingkar tahan airdirancang untuk mengatasi tantangan koneksi di lingkungan keras yang melibatkan kelembapan, debu, dan getaran. Ini lebih dari sekedar "colokan" – ini adalah solusi teknik komprehensif yang mengintegrasikan penyegelan, penguncian, dan transmisi sinyal.

Mengapa Memilih Lingkaran?

Dalam aplikasi teknik, keunggulan konektor melingkar berasal dari rasionalitas alami struktur geometrisnya.

• Pemanfaatan ruang yang tinggi: Penampang melingkar memungkinkan jumlah kontak maksimum dalam tapak terkecil, memungkinkan konfigurasi pin dengan kepadatan tinggi.

• Penerapan penyegelan sederhana: Profil melingkar, dikombinasikan dengan cincin-O atau gasket, menciptakan tekanan radial yang seragam, memastikan kinerja penyegelan yang andal.

• Kekuatan mekanik yang unggul: Rumah berbentuk lingkaran mendistribusikan tegangan secara merata, menawarkan ketahanan benturan dan getaran yang lebih baik dibandingkan konektor persegi panjang. Mekanisme penguncian berulir dan bayonet memberikan keamanan perkawinan yang lebih kuat.

Sebaliknya, konektor standar non-tahan air biasanya hanya cocok untuk lingkungan dalam ruangan yang kering. Tanpa struktur penyegelan, mereka rentan terhadap kegagalan karena masuknya air atau degradasi UV saat terpapar di luar ruangan.

Memahami Peringkat IP: Langkah Pertama dalam Seleksi

"Tahan air" adalah konsep umum yang harus diukur menggunakan peringkat IP (Ingress Protection) dalam praktik teknik. Menurut standar IEC 60529, digit pertama setelah IP mewakili perlindungan terhadap debu, dan digit kedua mewakili perlindungan terhadap air.

Catatan Penting: Peringkat IP konektor biasanya mengacu pada kemampuan perlindungannya dalam kondisi yang dikawinkan. Jika port peralatan terbuka dalam waktu lama, tutup pelindung harus dipasang; jika tidak, perlindungan akan terganggu.

Bahan dan Struktur Menentukan Umur

Selain peringkat IP, pemilihan material secara langsung memengaruhi umur panjang konektor di lingkungan tertentu.

• Bahan Perumahan: Untuk penggunaan luar ruangan jangka panjang, bahan termoplastik (seperti polikarbonat dan PBT) direkomendasikan – bahan ini ringan, tahan korosi, dan tahan terhadap sinar UV (bersertifikasi UL F1). Rumah logam (paduan aluminium, baja tahan karat) cocok jika diperlukan kekuatan mekanik yang lebih tinggi atau pelindung EMI, dengan baja tahan karat menjadi pilihan utama untuk lingkungan semprotan garam laut.

• Mekanisme Penguncian:

• Penguncian Berulir: Ketahanan getaran yang paling andal dan sangat baik, cocok untuk industri berat.

• Penguncian Bayonet/Push-Pull: Memungkinkan penyisipan dan ekstraksi cepat dengan umpan balik "klik" yang terdengar jelas, menghemat waktu pemasangan secara signifikan, terutama ideal untuk pengoperasian di atas kepala atau di ruang terbatas.

• Kontak: Untuk memastikan stabilitas sinyal, kontak biasanya terbuat dari paduan tembaga dengan lapisan emas untuk menahan oksidasi dan korosi.

Pertimbangan Praktis dalam Pemasangan dan Pemeliharaan

Dalam pemasangan dan pemeliharaan sebenarnya, poin-poin berikut secara langsung menentukan apakah kinerja perlindungan konektor telah terwujud sepenuhnya:

1. Hindari ketegangan kabel: Jangan sekali-kali menarik kabel untuk memasangkan atau melepaskan konektor. Ketegangan kabel dapat merusak struktur penyegelan belakang, menyebabkan kegagalan peringkat IP. Pastikan pelepas regangan yang memadai disediakan untuk kabel selama pemasangan.

2. Hanya dikencangkan dengan tangan: Kecuali untuk port alat khusus, semua operasi penguncian harus dilakukan dengan tangan. Mengencangkan secara berlebihan dengan kunci pas atau perkakas dapat merusak benang atau wadahnya.

3. Inspeksi rutin: Periksa secara berkala apakah cincin penyegel sudah tua atau retak, dan apakah kontaknya terkorosi atau terkontaminasi. Untuk port yang tidak digunakan dalam waktu lama, tutup port tersebut dengan tutup pelindung.

Merek dan Seri Mainstream di Pasaran

Bergantung pada kebutuhan aplikasi yang berbeda, serangkaian produk seri matang telah tersedia di pasar:

Amfenol: Seri X-Loknya mendukung penguncian dorong-tarik cepat, dan seri S-Code M12 memenuhi standar IEC 61076-2-111, menawarkan tingkat perlindungan IP67/IP68/IP69K, cocok untuk otomasi industri dan angkutan kereta api.

Omron: Seri XS5 (M12 SmartClick) dilengkapi struktur penguncian internal inovatif yang mencegah kemacetan serpihan, mendukung penguncian cepat 1/8 putaran, dan banyak digunakan dalam skenario otomasi pabrik seperti otomotif, makanan, dan minuman.

Bulgin: Seri 400-nya memberikan perlindungan IP68/IP69K, mencakup koneksi daya, data, dan RF, cocok untuk lingkungan yang keras seperti kelautan dan pemrosesan makanan.

Souriau - Eaton: Seri UTS dilengkapi wadah plastik dengan penguncian bayonet 1/3 putaran, dengan beberapa model mempertahankan peringkat IP68 bahkan dalam kondisi tanpa pasangan, dan mendukung konfigurasi daya dan sinyal campuran.

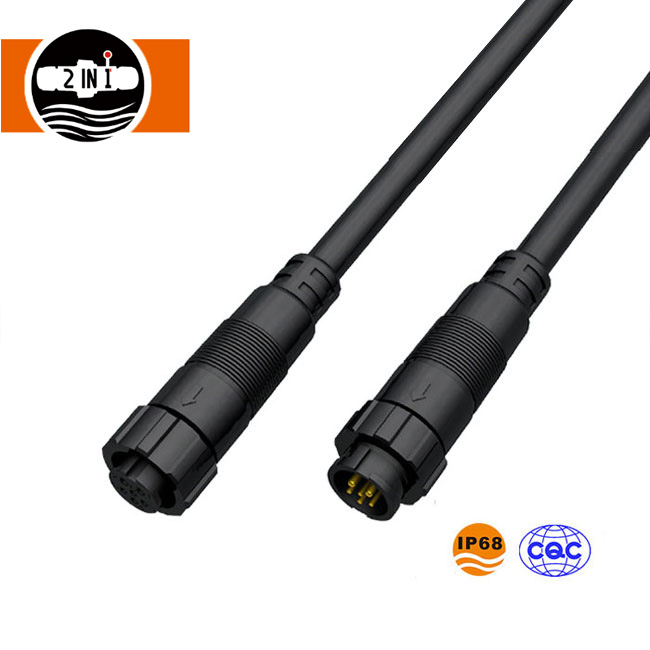

HuaYi-FaDa: Seri M26 menawarkan versi overmolded dan detachable, mendukung tingkat perlindungan IP68, menampilkan sifat tahan api, anti-oksidasi, dan tahan korosi, cocok untuk pencahayaan LED, peralatan panggung, jaringan pintar, energi surya, dan peralatan otomasi, dengan layanan khusus tersedia termasuk pilihan panjang kabel dan warna housing.

Semua nama merek dan model produk pihak ketiga yang disebutkan dalam artikel ini adalah milik dari pemiliknya masing-masing dan disediakan untuk tujuan referensi saja.Teknologi HuaYi-FaDaadalah produsen independen dan tidak memiliki afiliasi dengan merek-merek tersebut di atas kecuali dinyatakan lain secara tegas.
